溫室管理系統

溫室綜合控制盤

1、上層網分為手動,自動,自動時溫度網控.設定計算機溫度控制器F1為蓋網,設定計算機溫度器F1下限為收網,手動時由本溫室手動PB操作。

2、內層分為手動,自動,自動時溫度網控,設定計算機亮度控制器F2為蓋網,設定計算機亮度控制器F2下限為收網,手動時由本溫室手動PB操作,遮陰網溫控及手控選擇權,請開關面板上自動/手動開關。

3、排風分為手動,自動,自動時之溫度調整。由溫室計算機多段溫濕控控制盤F5至F6為主控。手動時由本溫室手動CS開關操作。負壓排風扇二組皆可透過變頻器調控排風運轉速度,藉以調整溫室內負壓及通風量。

4、水牆卷揚機不同步動作,由溫室計算機多段溫濕控控制盤F3[為水牆卷揚機開關]及F4[為水牆卷揚機打開]切入自動連動控制,為水牆卷揚機關閉行程可調整內建定時器[F5]調整關閉間隙。F3調整為低溫寒流來襲之溫度,F4調整為水牆卷揚機一般換氣溫度,水牆卷揚機欲全部關閉時[T5]請調整超過5分。

5、水牆不同步動作,由溫室計算機多段溫濕控控制盤F8切入自動連動控制。

6、內循環風扇控制動作,由溫室計算機多段溫濕控控制盤F7切入自動連動控制。

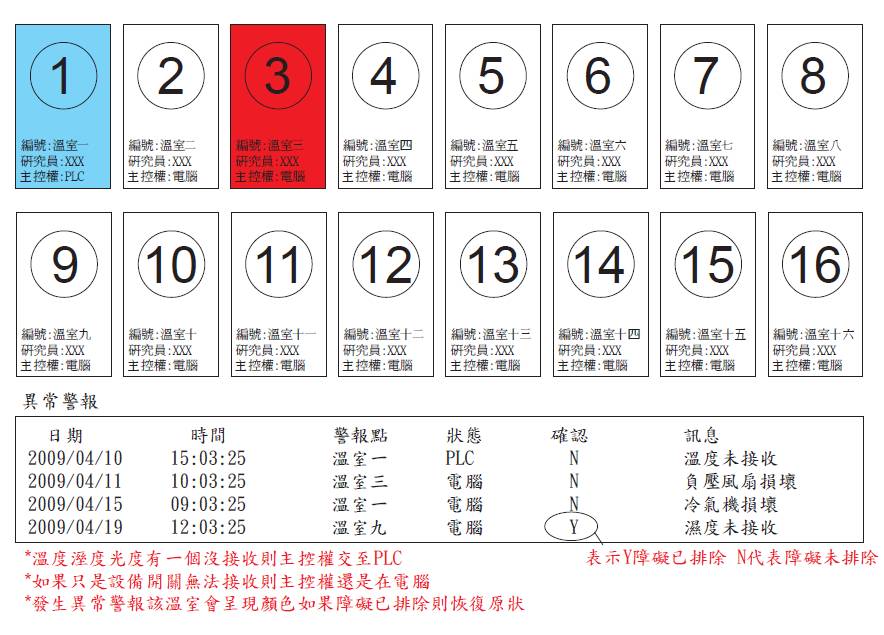

7、故障警示燈需外接至溫室外裝置大型警示燈控盤內需有個別顯示故障設備。

8、防雷擊保護器諸元請參閱防雷擊保護器上的說明,裝置於溫室總電源開關。

9、過電流,欠相,低壓保護器跳脫時請先確認三相電源無誤時,再從新送入電源從新啓動,故障指示燈亮時請檢查各設備保護跳脫器,若有跳脫時請按RESET藍鈕二次回復運轉。

10、溫室門口設置大型溫濕度顯示設備,明顯顯示溫濕環境狀況。

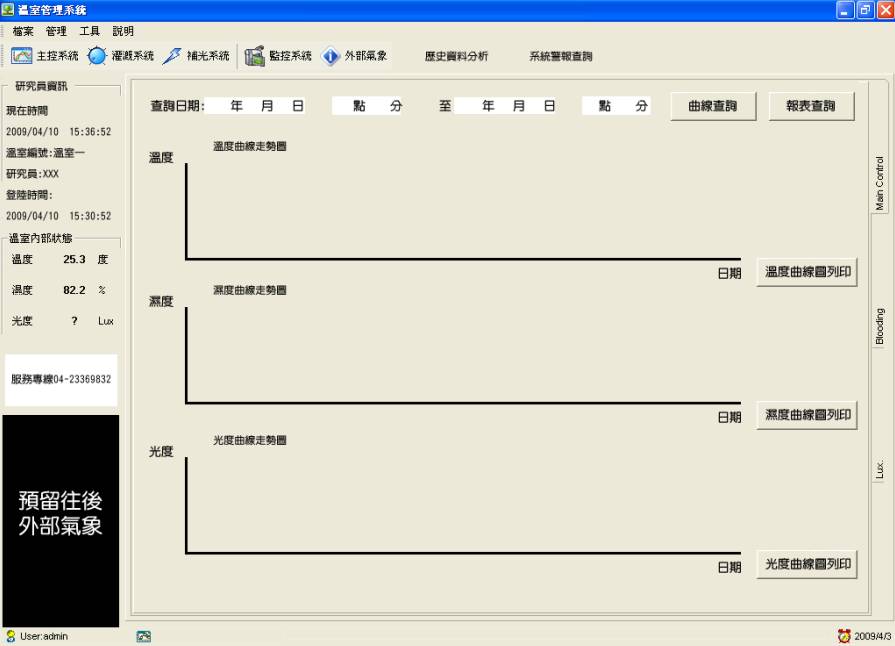

11、溫室內各設備運轉狀況及環境狀況,透過網絡系統連接至計算機室由PC監控並收集數據,由打印機打印圖表。

12強風強制收回裝置,請調整內部強制收回二隻定時器TA,TB.TA為強風連續時間,TB時間必須大於TA時間,上層網切為手動時強制收回啓動後不會回蓋,於自動時則回復自動運轉。

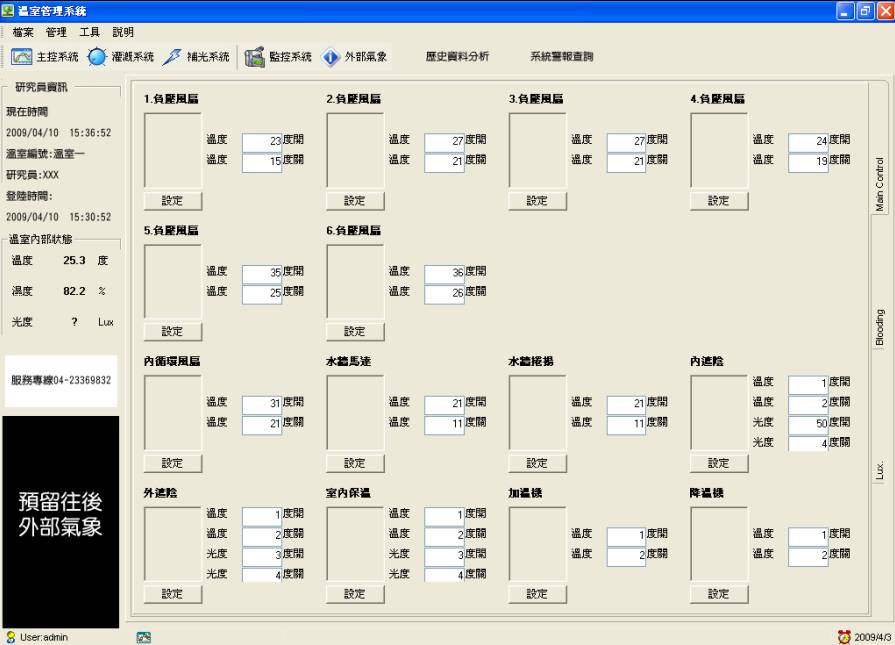

13、溫控1。為負壓風扇1溫控2。為負壓風扇2 溫控3。水牆卷揚機開關[一般為19攝氏度以下溫控4。水牆卷揚機開[一般為22攝氏度以上溫控5。負壓風扇1溫控6為負壓風扇2。溫控7為內循環風扇、、、溫控8為水牆,濕控9為備用,濕控10為備用。
